A.作成された施工体制台帳や再下請負通知書に基づいて各、下請負人の施工分担関係が一目で分かるようにした図で、元請業者(=発注者から直接建設工事を請け負った建設業者)が作成します。
施工体系図の作成目的
主に以下の3点を目的として作成されています。
- 下請業者も含めた全ての工事関係者が建設工事の施工体制を把握するため
- 建設工事の施工に対する責任と工事現場における役割分担を明確にするため
- 技術者の適正な配置の確認のため
施工体系図も作成義務と掲示の必要性
施工体系図の作成義務のある工事は、施工体制台帳の作成義務のある建設業者と同様で、
以下のように定められています。
また掲示場所に関しては公共工事・民間工事で異なりますので注意しましょう。
- 公共工事
いつ:発注者から直接請け負った公共工事を施工するために下請契約を締結したとき
どうする:工事関係者が見やすい場所及び公衆が見やすい場所に掲げなければならない(公共工事入札契約適正化法第15条第1項) - 民間工事(公共工事以外の建設工事)
いつ:発注者 から直接請け負った建設工事を施工するために締結した下請契約の総額が 5,000 万円(建築一式工事にあっては、8,000 万円)以上となったとき(令和7年2月改正)
どうする:工事関係者が見やすい場所に掲げなければならない(法第24条の7第4項)
新たに工事業者の追加や変更で施工体制に変更があった場合は、すみやかに施工体系図の内容を差し替えなければなりません。
施工体系図の保管期間
施工体系図は営業に関する図書として、営業所ごとに引き渡しから10年間の保存することが義務付けられています。(建設業法施行規則第26条第5項)

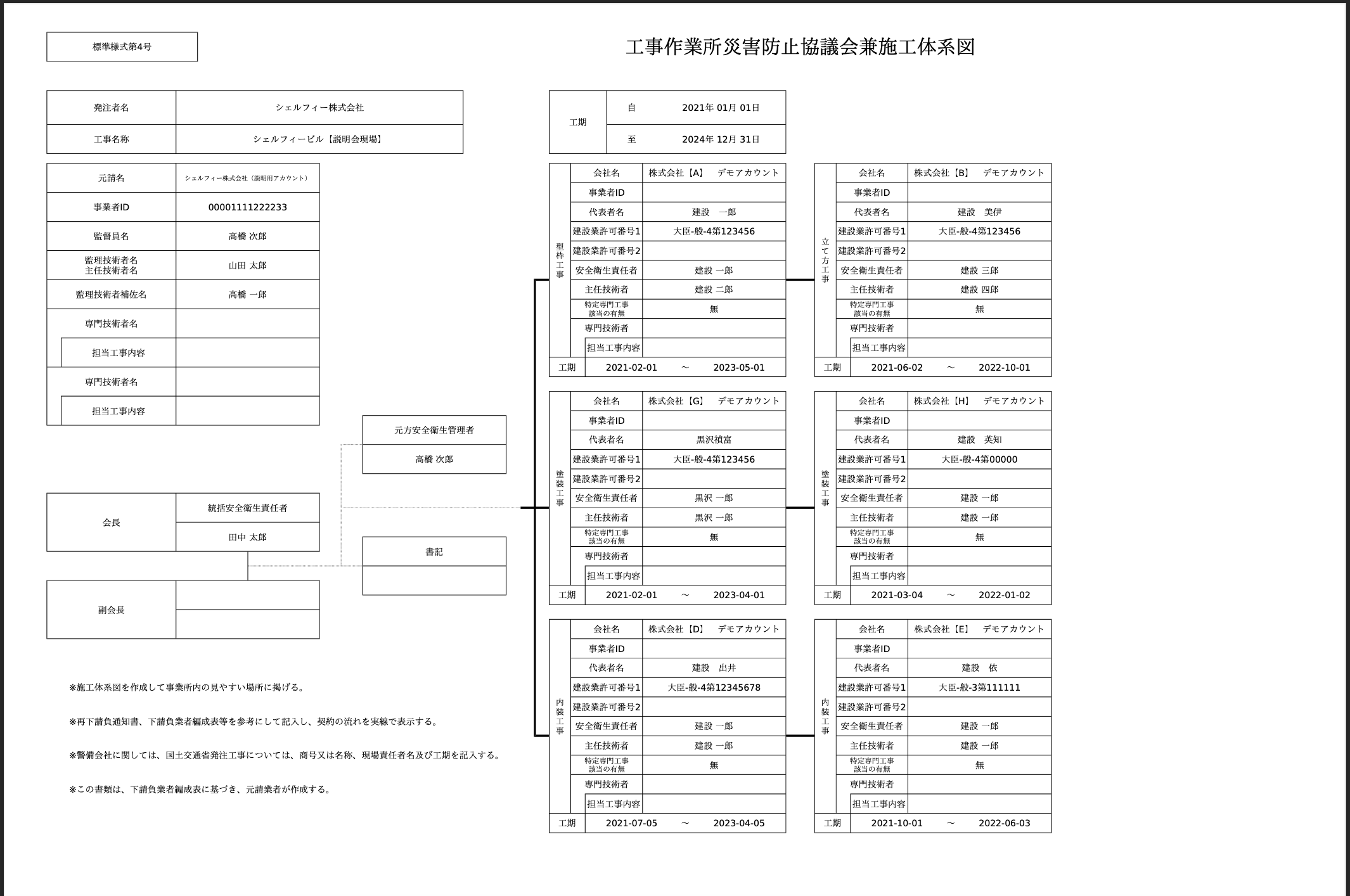

施工体系図の記入例・書き方
施工体系図では下請までを含め、工事に関わる建設業者がどのような分担で施工するのかを、一目で分かるようにした樹形図の形で記載します。
なお再下請負通知書、下請負業者編成表と記載内容がほぼ同じなので、既に作成していればそちらを参考に記入していくのも良いでしょう。
左部分の各項目と記入例・書き方
■発注者名
工事を発注した会社名を記入します。
■工事名称
元請業者が担当する工事内容について記入します。
■元請名・事業者ID
工事を担当する元請業者名を記入します。また建設キャリアップシステムに登録されている場合には当該事業者IDを記入します。
■監督員名
発注者より通知された監督員名をフルネームで記入します。
■監理技術者・主任技術者名
監理技術者と主任技術者の名前をフルネームで記入します。
■監理技術者補佐名
監理技術者補佐名の名前をフルネームで記入します。
一定の条件を満たし、監理技術者が複数の現場を兼任する場合に監理技術者補佐を配置します。
■専門技術者名・担当工事内容
自社が担当する工事に取り掛かる際、内容によっては別の専門工事が発生し自社で直接施工する場合があります。その場合「現場ごと」「担当する業種ごと」に専門技術者を配置する必要があります。
専門技術者は『主任技術者』の条件を満たしていることが必要です。したがって『資格内容』の欄には前述した『主任技術者』の条件を記入しましょう。
担当工事内容は、発生した専門工事の内容を記入します。
■統括安全衛生責任者
元請業者の統括安全衛生責任者の名前をフルネームで記入します。統括安全衛生責任者とは、下請業者を含めて労働者が常時50人以上(ずい道等の工事、圧気工事、一定の橋梁工事においては30人以上)就労する作業所において元請業者が選任するものです。(労働安全衛生法第15条、同法施行令第7条)
■副会長
元請業者以外の下請けから選出された者の名前をフルネームで記入します。共同企業体では、企業体を形成している事業者の名前を記入します。
元方安全衛生責任者
元方安全衛生責任者の名前をフルネームで記入します。元方安全衛生管理者とは、統括安全衛生責任者が選任される事業所に置かれ、技術的事項の管理、統括安全衛生責任者の補佐を行う者のことです。(労働安全衛生法第15条の2)
■書記
災害防止協議会の内容を記録する者の名前をフルネームで記入します。
右側部分の各項目と記入例・書き方
■工期
工事内容に必要な工期を記入します。『自』の欄には工事開始日を、『至』の欄には工事終了日を記入しましょう。
■会社名・事業者ID
元請業者と下請契約を結んだ会社名(一次会社)を記入します。また建設キャリアアップシステムに登録している場合には、事業者IDを記入します。
縦は元請業者と下請契約を結んだ会社(一次会社)、横はその会社と下請契約を結んだ会社(二次、三次)を記入していきましょう。
■代表者名
代表者名を記入します。
建設業許可番号
許可業種の許可番号を記入します。「国土交通大臣許可」か「◯◯県知事許可」のどちらかを、次に「一般建設業=般」「特定建設業=特」のどちらかを、最後に番号を記入しましょう。
※「特定建設業」は自社が元請である場合に必要なものなので、基本的には「一般建設業」の方を選びましょう。
■工事内容
担当する工事内容を記入します。
■特定専門工事該当の有無
特定専門工事=下請代金の合計額が4,500万円未満の「鉄筋工事」及び「型枠工事」である場合には「有」、それ以外は「無」で選択します。
■安全衛生責任者
安全責任者名をフルネームで記入します。安全衛生責任者とは、労働安全衛生法に定められている事業所での安全を管理する人のことです。選任する際の資格はありませんが、条件として現場に常駐する現場代理人・主任技術者又は職長等から選ぶ必要があります。
■主任技術者
主任技術者の名前をフルネームで記入します。主任技術者とは工事現場における技術的な管理をする人のことです。そのため主任技術者には一定水準以上の知識や経験が無ければなりません。ここで注意したいのは、公共性のある重要な工事で元請会社との契約額が4,500万円(建築一式工事の場合は9,000万円)以上の場合は「専任」つまり現場に常駐する必要があるということです。(令和7年2月改正)
■専門技術者・担当工事内容
専門技術者の名前をフルネームで記入します。自社が担当する工事に取り掛かる際、内容によっては別の専門工事が附帯し自社で直接施工する場合があります。その場合、「現場ごと」「担当する業種ごと」に専門技術者を配置する必要があります。専門技術者は『主任技術者』の条件を満たしていることが必要です。
担当工事内容では、附帯工事の内容を記入します。
■工期
自社の工事内容に必要な工期を記入します。
